歷年創新產品獎得獎產品

  • 公司基本資料:
  • 公司設立登記日期:0830505
    地址:新竹科學園區新竹縣創新一路12號
    電話:(03)5639977
    傳真:

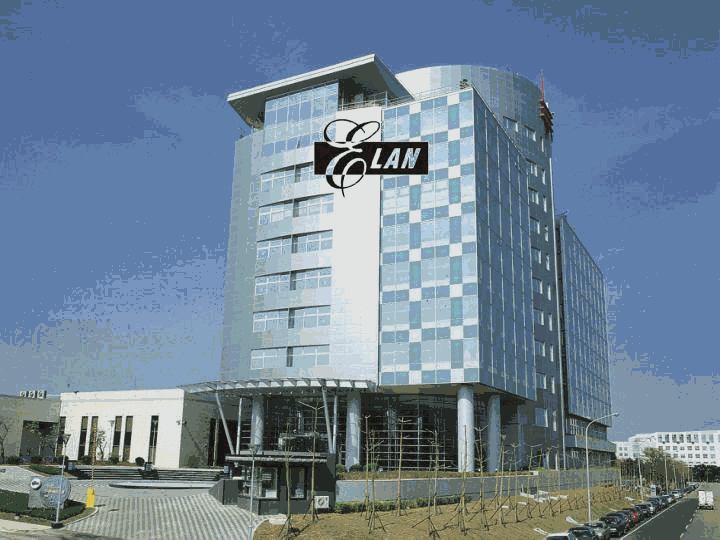

  • 義隆電子股份有限公司
公司簡介:
義隆電子於民國83年5月成立於新竹科學園區,成立至今,資本額由新台幣十億元,累積至二十九億五仟零三十八萬二千六佰元,民國八十九年四月十二日正式掛牌上櫃,並於90年9月17日於集中市場掛牌上市,義隆電子營運內容,主要是研發和行銷積體電路產品為主,以高科技開發更多具經濟效益暨實用產的產品,藉以提昇生活品質,創造人類之福祉。

技術實力
義隆電子公司本身擁有IC電路設計和應用軟體設計技術,包括嵌入式記憶體(Embedded Memory)、類比的IP和無線通訊的技術(DSP、Bluetooth)等,開發的產品從消費性IC、通訊IC、微控制器到電腦週邊IC,產品多達數百種,每年並有數十種新產品開發完成,由於義隆電子具實力堅強之研發團隊,故其擁有專利數之多為國內同業之冠。

營業特色
義隆電子是一家強調技術為導向的專業IC設計公司,光罩、晶圓生產、封裝和測試等,都委由專業的代工廠負責,專業分工、各司其職。

市場行銷
義隆電子長期以來的行銷策略是透過代理商負責銷售各項IC產品,公司的市場行銷、技術工程師隨時作支援,建立完整的行銷機制,彼此之間充分配合,目前產品已廣泛的銷往日本、美國、中國大陸、歐洲等地,未來義隆將以積極開拓更廣大的市場,提供客戶更週全的服務為職志。

競爭優勢
義隆電子以微控制器(MCU)為核心,目前共有四位元、八位元及十六位元的微控制器,透過微控制器的母體衍生出許多應用產品,包括通訊、家電、電玩週邊、遙控器、電腦週邊、電子寵物等,同時,義隆電子擁有類比電路設計、嵌入式記憶體、液晶顯示技術、數位信號處理器及系統應用整合等技術,搭配重複再使用(Reuse)的設計能力,使義隆電子的產品設計實力大幅提升,快速將研發的新產品推出市場,並以本身的核心技術,透過與國內外知名業者的策略聯盟,建立更堅強的技術實力,朝向系統整合單晶片(SOC)境界邁進,提供客戶最完善的整體解決方案。

研發環境
義隆電子公司在研發IC上採用先進的VLSI電腦輔助設計軟硬體設備,提供完整的IC設計環境。研發軟體環境包括數位、類比及混合信號設計所需之設計自動化軟體。採用EDA世界大廠提供的高階設計邏輯合成(synthesis)、電路模擬與驗證(simulation)、自動佈局與繞線(APR)等軟體。研發硬體環境使用高階工作站,採用IMS工程實驗測試機、可編程邏輯元件、硬體仿真器、硬體模擬加速器及針測機等從事IC測試及驗證。擁有各種數位、類比及混合信號等IP,並設有語音實驗室、可靠度實驗室、靜電及雜訊分析實驗室、數位及類比實驗室等提供各種先進儀器設備。例年來重視研發軟硬體與人才培訓投資,榮獲政府頒發之研發投入獎,國家發明獎與多項專利。

未來藍圖
義隆電子自成立以來,始終秉持積極創新、誠信互重、互惠雙贏、永續經營的經營理念,強調與員工利潤共享的精神,不斷吸收優秀的人才,共創更美好的前景,未來義隆電子期許能夠開發更多具經濟效益、實用產的產品,藉以造福人類。
創新產品:
電子郵件顯示多功能IC 電子郵件顯示多功能IC
本單晶片產品除可應用於來電顯示及話中插撥功能(CIDCW)產品之外,更結合網際網路的資訊傳輸服務概念,開發出新一代電子郵件識別裝置(E-Mail ID: Email Identification Device),不僅簡化了撥接用戶在電子郵件訊息取得的程式,在未來結合電話系統廠商、ISP及固網業者,更可為用戶提供更多的E-Mail ID資訊及服務,如接收電子郵件接收時間、主旨、發信者姓名及郵件地址等相關訊息。

(1) 採用之多功能整合的架構,是全世界首創的電子郵件顯示系統,包括FSK解碼器、FSK訊號產生器、Call Waiting解碼器、DTMF解碼器、DTMF訊號產生器、Call Progress Tone及Stuttered Dial Tone接收器、PLL高頻時序產生器及高點數LCD訊號產生器等。
(2) 本晶片內含之八位元微控制器核心是目前市場上執行速度最快的八位元元微控制器,由於它具有特殊之Pipe Line硬體架構及電路設計技術,因此每一指令週期只需2個時鐘週期。另外具獨創之電腦硬體架構,在執行分歧(Branch)或跳越(Jump)指令時,均只需一個指令週期即可完成。另外微控器的 I/O Pin 都是可用軟體個別控制輸出/輸入的雙向I/O Pin。部份 I/O Pin還有可用軟體控制的Pull-up,Pull-down,Open-drain 功能並提供獨創之外接電阻輸出/入阜電位檢知電路,以隨時監視系統電壓變化,避免微控制器在惡劣的環境下工作因電壓不穩發生當機。並且核心微控制器具有Wake Up功能,使用者可解決了許多需要完全靜止(SLEEP)的應用場合。
(3) 內建Call Waiting、FSK訊號接收及發射器,符合Bell202及V.23格式之發射及接收格式,具備高穩定度、高靈敏度及強大的解碼能力;DTMF訊號產生器,不僅可以產生傳統雙音頻的電話訊號,使它可以產生任意的複頻訊號,發出各種音樂聲音,提供使用者發展出更具特色;LCD訊號產生器,可利用程式改變設定,如掃瞄頻率、訊號偏壓值等,使用方便,更節省零件費用;鎖相迴路(PLL)技術,使用單只的低頻晶體振盪器,產生另一組高頻時鐘信號,不但使得高低頻程式切換快速及節省I/O外,另可節省系統成本同時可達到省電之功能。
(4) 本單晶片利用特殊線路克服製程之差異,使得類比電路及數位電路能夠共存於一般低價位的數位傳統及EPROM製程上,使多功能整合的架構得以實現,而數位、類比以及記憶體之間雜訊干擾所造成 IC特性衰減的問題,在此特殊線路下都得到良好的抑制,除具低雜訊高靈敏度外,亦能保有相當高的良率(Yield)。

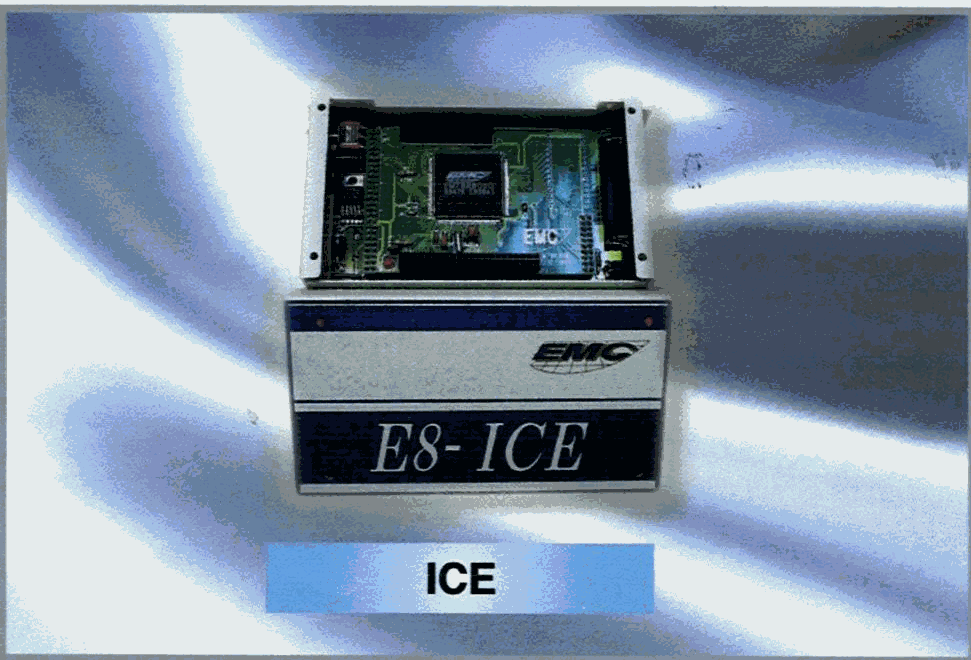

(5) 除開發E-Mail ID單晶片外,並自行研發設計出一套使用方便且功能強大的發展系統,包含發展軟體、翻譯器以及硬體模擬器,而為加強其功能,特別將模擬系統以一顆ASIC取代並將模擬器(ICE)縮小至15x8x5公分,不僅可靠度提高,並且攜帶方便,使用者很容易就能上手。

由以上介紹可知,本產品整合了高功能微控制器,各種嵌入式記憶體(例如:Embedded ROM及Embedded OTP、Embedded EPROM)以及各種類比技術(例如:PLL,SCF…….)、抗雜訊能力、LCD驅動方面之技術,配合一般製程上的特殊元件,達到低成本、高效率的目的。再結合通訊的技術、配合相關的Firmware(韌體)以及完美之系統整合,正是實現SOC(System On Chip)概念的最佳典範。
  • 創新產品研發人員:
  • 企劃工程師:宋松福
    系統設計工程師:劉彥毅,呂厚德
    線路設計工程師:林光宇,鄧禮敦,黃俊中,唐春安,楊昭錡
    佈局設計工程師:簡素琴,劉進興,呂嘉榮
    產品工程師:林錫琨
    測試工程師:丘粵華,鄭文檳
    品保工程師:林崇佑,張茂良
  • 創新產品研發人員
